10x5 LED Matrix

Klasse:

Dieses Projekt habe ich im 1. HJ der 2. HTL-Klasse fertiggestellt.

Beschreibung:

Eine LED Matrix ist ein "Display" mit LEDs, in diesem Fall 10x5.
Es geht natürlich auch viel größer, ist aber dann auch um einiges aufwendiger. Der Arduino Nano ist das Gehirn der Matrix.
Über ihn werden die Aus- und Eingänge der Pins und natürlich das, was auf der Matrix zu sehen sein soll, programmiert. Die Reihen werden über die Mosfets und die Spalten über den IC geschalten.
So kann jede LED einzeln angesprochen werden.
Soviele Farben eine LED hat (RGB LED --> Rot, Grün und Blau), soviele ICs braucht man auch.
In der Fachsprache nennt man diese Technik "Multiplexing". (siehe auch 4x4x4 RGB LED Cube)

Alle Schaltungen und PCBs wurden von mir selbst designed und berechnet.
Alle Dateien können unter Downloads heruntergeladen werden.

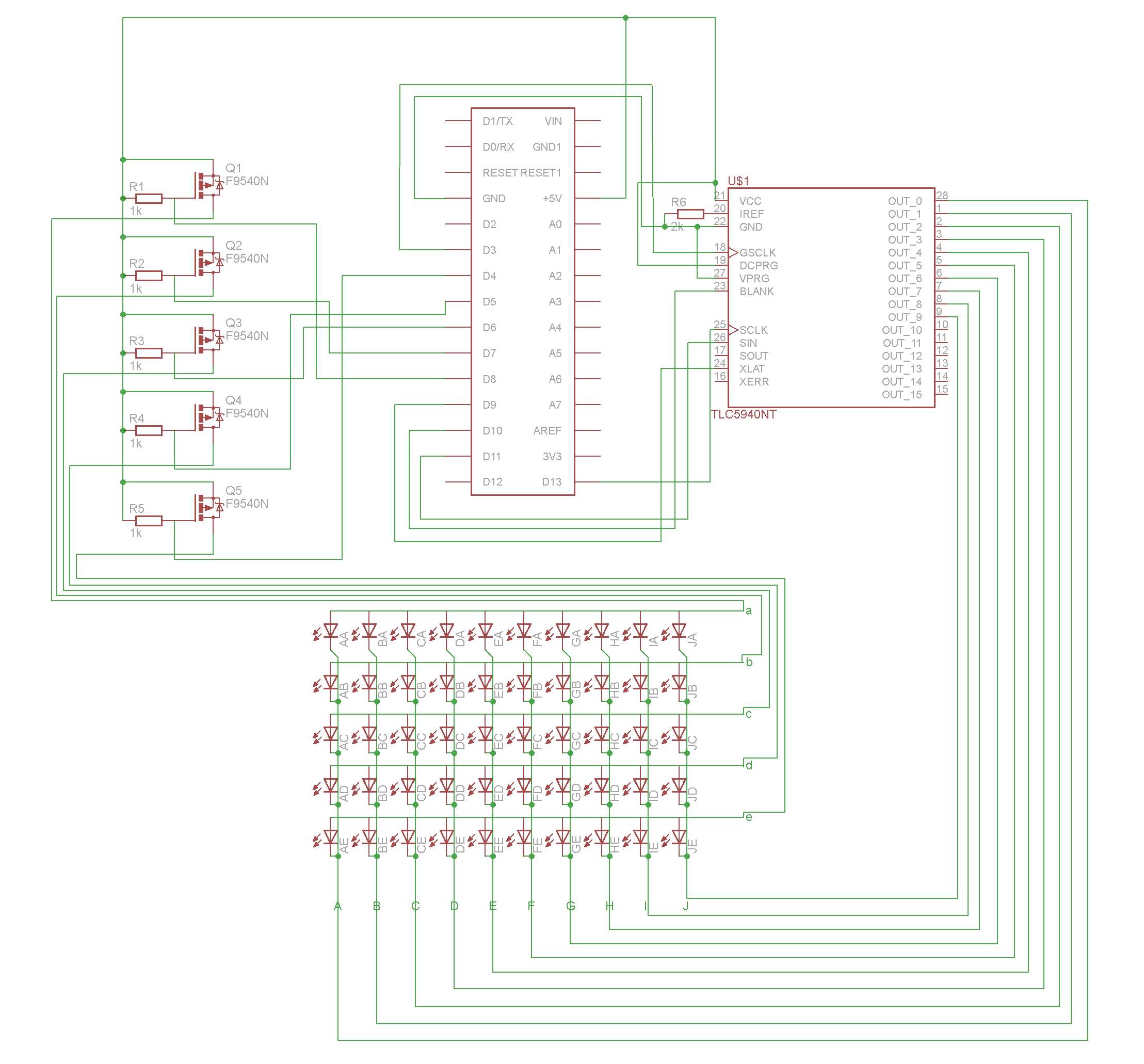

Schaltplan:

Stückliste:

Endergebnis:

Zuerst auf dem Steckbrett.

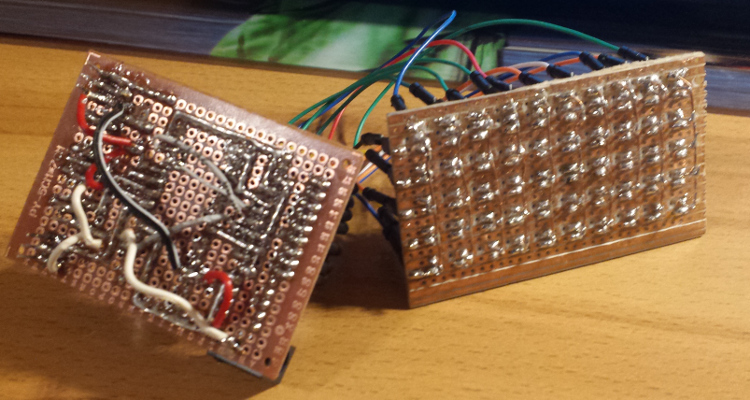

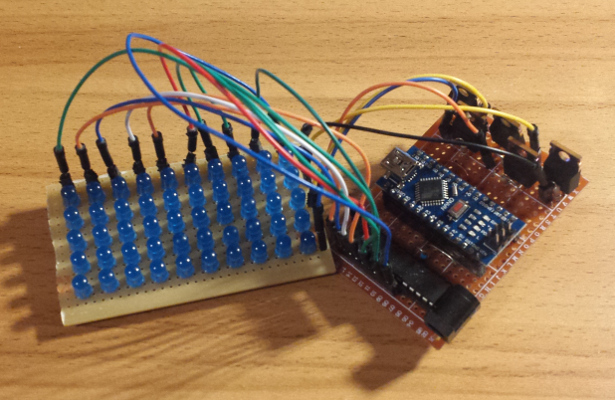

Fix und fertig auf der Lochrasterplatine.

Ich finde, dass sich das Ergebnis sehen lassen kann.
Außerdem habe ich bei diesem Projekt wieder viel dazugelernt, es war anspruchsvoll.

Weitere Infos:

Unter Downloads kannst du alle wichtigen Files herunterladen und nocheinmal ansehen.

Unter Contact Me kannst du mir gerne Fragen stellen, sowie Verbesserungsvorschläge geben.
